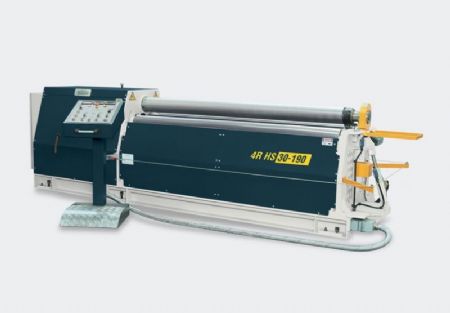

4 Top Hidrolik Silindir Makinası

Teknik Özellikler

Ön kıvırmasız çalışma esnasında çapa bağlı olarak düz uç kalabilir.
  Ön Kıvırmasız Ön kıvırmalı
MODEL Kıvırma
uzunluğu
Min. çap=
üst top
Øx5 katı
Min. çap=
üst top
Øx1.5 katı
Min. çap=
üst top
Ø x 5 katı
Min. çap=
üst top
Øx1.5 katı
Merkez top
çapları Ø
Yan top
çapları Ø
Motor
gücü
Bükme
hızı
Makina
ölçüleri
(UxGxY)
Ağırlık
  mm mm mm mm mm mm mm kW m/min.(dk.) mm kg
4R HS 10-150 1050 8 6 6 4 150 130 4 1,5-6 3100x860x1150 1850
4R HS 10-170 1050 9 7 7 5 170/160 150 4 1,5-6 3100x860x1150 2100
4R HS 15-150 1550 6 4 4 3 150 130 4 1,5-6 3600x860x1150 2250
4R HS 15-170 1550 8 6 6 4 170/160 150 4 1,5-6 3600x860x1150 2500
4R HS 20-150 2050 4 3 3 2 150 130 4 1,5-6 4100x860x1150 2650
4R HS 20-170 2050 6 4 4 3 170/160 150 4 1,5-6 4100x860x1150 2900
4R HS 20-190 2050 8 6 6 4 190 150 5,5 1,5-6 4100x1030x1300 3500
4R HS 20-220 2050 10 8 8 6 220 160 5,5 1,5-6 3750x1180x1300 4000
4R HS 20-245 2050 13 10 10 8 245 180 7,5 1,5-6 4000x1550x1500 5100
4R HS 20-260 2050 16 13 13 10 260
200
7,5 1,5-6 4000x1590x1600 5970
4R HS 25-190 2550 6 4 4 3 190 150 5,5 1,5-6 4600x1030x1300 4000
4R HS 25-220 2550 8 6 6 4 220 160 5,5 1,5-6 4250x1180x1300 4500
4R HS 25-245 2550 10 8 8 6 245 180 7,5 1,5-6 4500x1550x1500 6100
4R HS 25-260 2550 13 10 10 8 260 200 7,5 1,5-6 4500x1590x1600 6740
4R HS 30-190 3100 5 3 3 2 190 150 5,5 1,5-6 5100x1030x1300 4500
4R HS 30-220 3100 7 5 5 3 220 160 5,5 1,5-6 4750x1180x1300 5500
4R HS 30-245 3100 8 6 6 4 245 180 7,5 1,5-6 5000x1550x1500 6600
4R HS 30-260 3100 10 8 8 6 260 200 7,5 1,5-6 5000x1590x1600 7480
4R HS 40-260 4100 6 4 4 3 260 200 7,5 1,5-6 6000x1590x1600 9300

Sac kapasiteleri 260 N/mm 2 sac akma mukavemetine göre verilmiştir.
STANDART
  • Hafif ve orta kalınlık sac, alüminyum veya paslanmaz malzemelerin kıvrılması için çok uygundur
  • Yuvarlak, elips, oval şekiller ve çeşitli çaplarda malzemelerin kıvrılması için çok uygundur

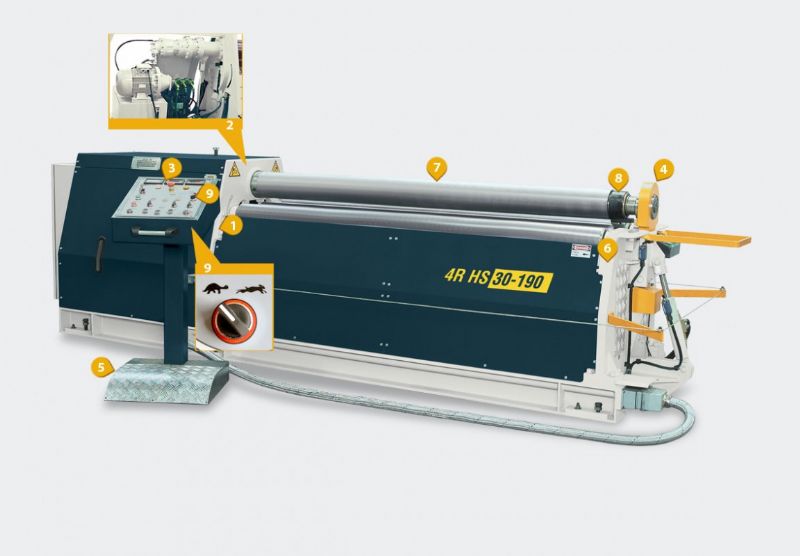

  • 1Alt top ve yan toplar hidrolik olarak gövdeye bağlı pistonlar ile orbital olarak hareket etmektedir
  • Aşırı Yüklemeye karşı korunmuştur
  • 2Üst top hidromotor ve planet redüktör ile tahrik edilmiştir ( Tek top tahriklidir )
  • 3Üç adet dijital gösterge ile topların pozisyonu kolayca okunur
  • 4Hidrolik açılan kafa sayesinde kıvrılan parça kolayca çıkarılır
  • 5Hareketli kumanda panosu ile çok kolay kullanım
  • 6Kaynaklı çelik konstrüksiyon
  • 7SAE 1050 (CK 50) indüksiyonla sertleştirilmiş, dövme veya hadde çelik miller
  • 8Konik kıvırma sistemi
  • Hidrolik dengeleme sistemi
  • 9Çift hızlı çalışma sistemi
OPSİYONEL

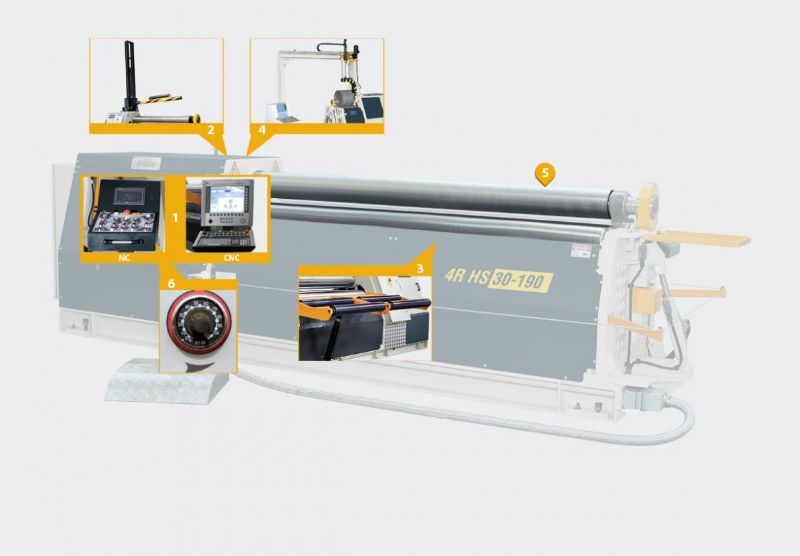

  • 1Automation with NC and CNC control

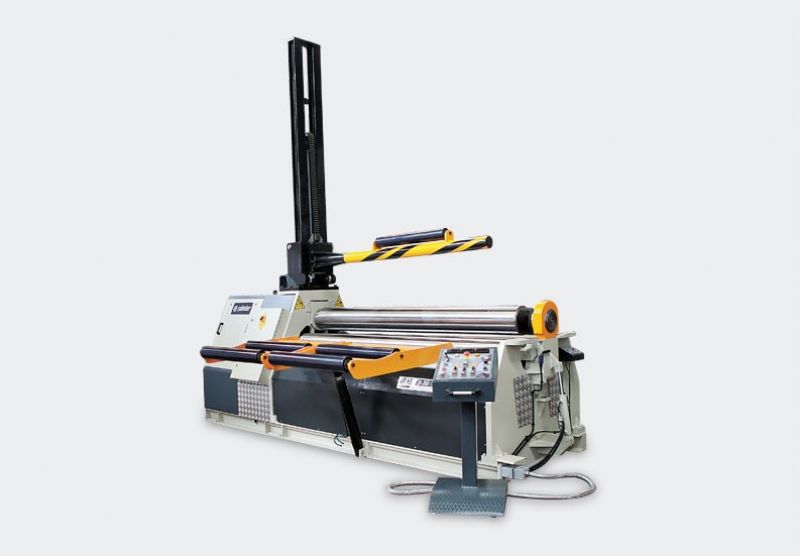

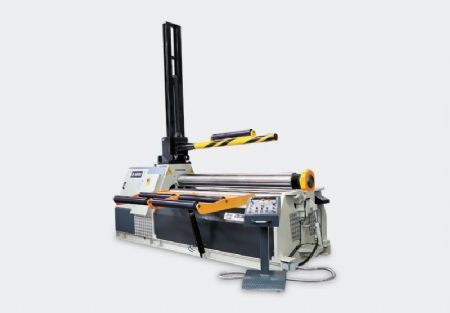

  • 2Overhead crane for large diameters
  • 3Hydraulic lateral side supports for large diameters
  • 4Hydraulic plate ejector
  • 5Ground and polished rolls
  • 6Infinitively variable speed system
  • Electronic balancing system (Ø280 -320 -350 -380 -400 -460)



Kataloglar

Videolar

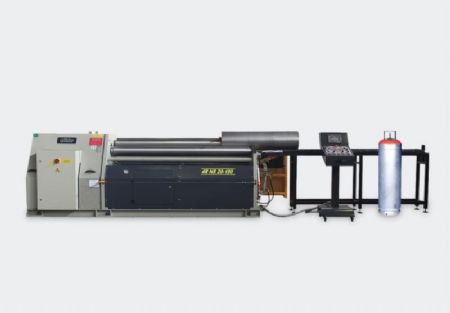

4 Top Hidrolik Silindir Makinası

Marka Şahinler Model 4R HS Serisi

Danışman

  Mehmet ÖZEL   0 212 493 09 93

Ürün Bilgi Formu
