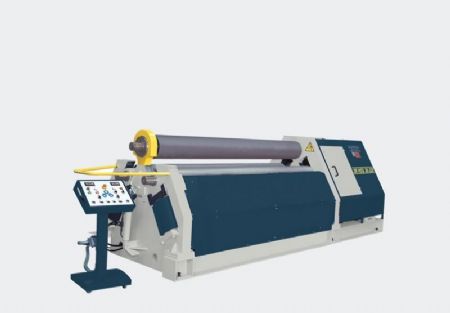

3 Toplu Hidrolik Silindir Makinası

Teknik Özellikler
Kataloglar
Videolar

Teknik Özellikler

Ön kıvırmasız çalışma esnasında çapa bağlı olarak düz uç kalabilir.
		Ön Kıvırmasız		Ön kıvırmalı
MODEL	Kıvırma uzunluğu	Min. çap= üst top Øx5 katı	Min. çap= üst top Øx1.5-2 katı	Min. çap= üst top Øx5 katı	Min. çap= üst top Øx1,5-2 katı	Üst top çapı Ø	Alt top çapları Ø	Motor gücü	Bükme hızı	Makina ölçüleri (UxGxY)	Ağırlık
	mm	mm	mm	mm	mm	mm	mm	kW	m/min.(dk.)	mm	kg
3R HSS 20-320	2050	25	20	20	16	320	300	22	1,5-5	4600x1950x1750	9800
3R HSS 20-350	2050	30	25	25	20	350	330	22	1,5-5	4600x2000x1750	10600
3R HSS 20-380	2050	35	30	30	25	380	360	37	1,5-5	4600x2100x1850	12650
3R HSS 20-420	2050	40	35	35	30	420	400	37	1,5-5	4700x2250x2250	16000
3R HSS 20-460	2050	50	40	40	35	460	440	60	1,5-5	5050x2000x2350	21000
3R HSS 20-500	2050	55	45	45	40	500	480	60	1-4	5200x2500x2800	30000
3R HSS 20-550	2050	60	50	50	45	550	530	66	1-4	5500x2600x3000	35000
3R HSS 25-320	2550	20	16	16	13	320	300	22	1,5-5	5100x1950x1750	10500
3R HSS 25-350	2550	25	20	20	16	350	330	22	1,5-5	5100x2000x1750	12000
3R HSS 25-380	2550	30	25	25	20	380	360	37	1,5-5	5100x2100x1850	13900
3R HSS 25-420	2550	35	30	30	25	420	400	37	1,5-5	5200x2250x2250	18540
3R HSS 25-460	2550	45	35	35	30	460	440	60	1,5-5	5550x2000x2350	23000
3R HSS 25-500	2550	50	40	40	35	500	480	60	1-4	5700x2500x2800	33000
3R HSS 25-550	2550	55	45	45	40	550	530	66	1-4	6000x2600x3000	40000
3R HSS 30-320	3100	16	13	13	10	320	300	22	1,5-5	5650x1950x1750	11500
3R HSS 30-350	3100	20	16	16	13	350	330	22	1,5-5	5650x2000x1750	13000
3R HSS 30-380	3100	25	20	20	16	380	360	37	1,5-5	5650x2100x1850	15300
3R HSS 30-420	3100	30	25	25	20	420	400	37	1,5-5	5750x2250x2250	21000
3R HSS 30-460	3100	40	30	30	25	460	440	60	1,5-5	6100x2000x2350	25000
3R HSS 30-500	3100	45	35	35	30	500	480	60	1-4	6250x2500x2800	35000
3R HSS 30-550	3100	50	40	40	35	550	530	66	1-4	6550x2600x3000	43000
3R HSS 40-320	4100	10	8	8	6	320	300	22	1,5-5	6650x1950x1750	13000
3R HSS 40-350	4100	12	10	10	8	350	330	22	1,5-5	6650x2000x1750	14800
3R HSS 40-380	4100	16	13	13	10	380	360	37	1,5-5	6950x2100x1850	17950
3R HSS 40-420	4100	20	16	16	13	420	400	37	1,5-5	6750x2250x2250	23320
3R HSS 40-460	4100	30	20	20	16	460	440	60	1,5-5	7100x2000x2350	32000
3R HSS 40-500	4100	35	25	25	20	500	480	60	1-4	7250x2500x2800	40000
3R HSS 40-550	4100	40	30	30	25	550	530	66	1-4	7550x2600x3000	50000
Sac kıvırma kapasiteleri 260 N/mm² sac akma mukavemetine göre verilmiştir.

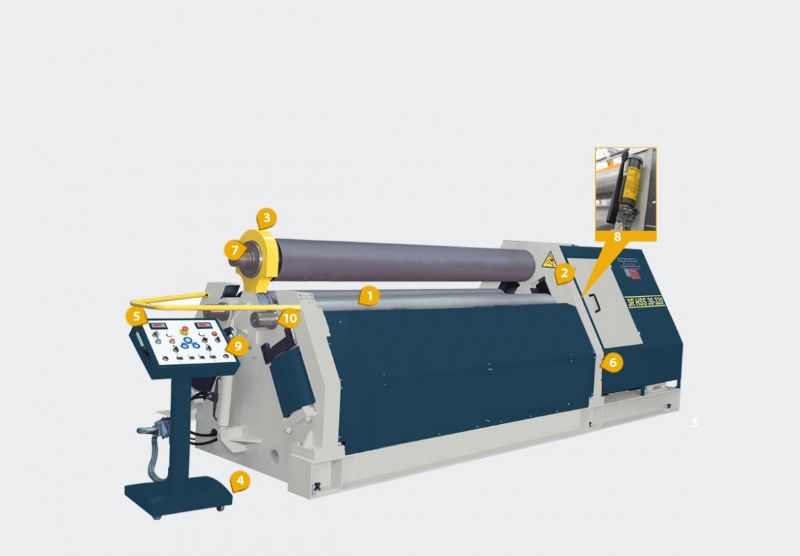

STANDART

Orta ve ağır platine sac, alüminyum veya paslanmaz malzemelerin kıvrılması için çok uygundur
Yuvarlak ve çeşitli çaplarda malzemelerin kıvrılması için, çok uygundur
1Yan toplar hidrolik lineer (aşağı-yukarı) olarak hareket etmektedir
Aşırı yüklemeye karşı korunmuştur
2Yan toplar ve üst top hidromotor ve planet redüktör ile tahrik edilmiştir ( 3 top tahrikli )
3Hidrolik açılan kafa sayesinde kıvrılan parça kolayca çıkarılır.
4Hareketli kumanda panosu ile çok kolay kullanım
5İki adet dijital gösterge ile alt topların pozisyonu okunur.
6Kaynaklı çelik konstrüksiyon gövde
SAE 1050 (CK45) indüksiyonla sertleştirilmiş dövme çelik miller
7Rulmanlı konik kıvırma sistemi
8Merkezi yağlama sistemi
Millerin paralel hareketi için hidrolik dengeleme sistemi
Elektronik dengeleme sistemi ( Ø 500 - 550 )
9Çift hızlı çalışma sistemi
10Profil-boru-lama kıvırma topları takabilmek için uzatılmış mil uçları

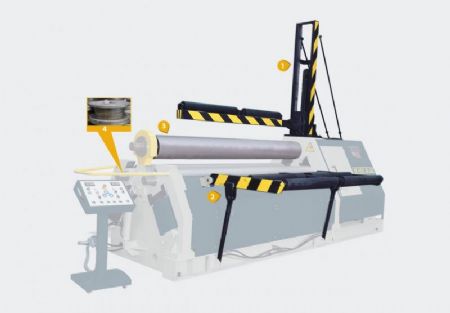

OPSİYONEL

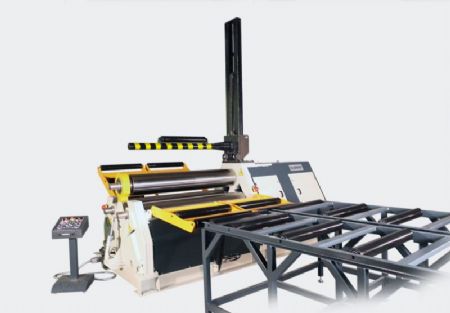

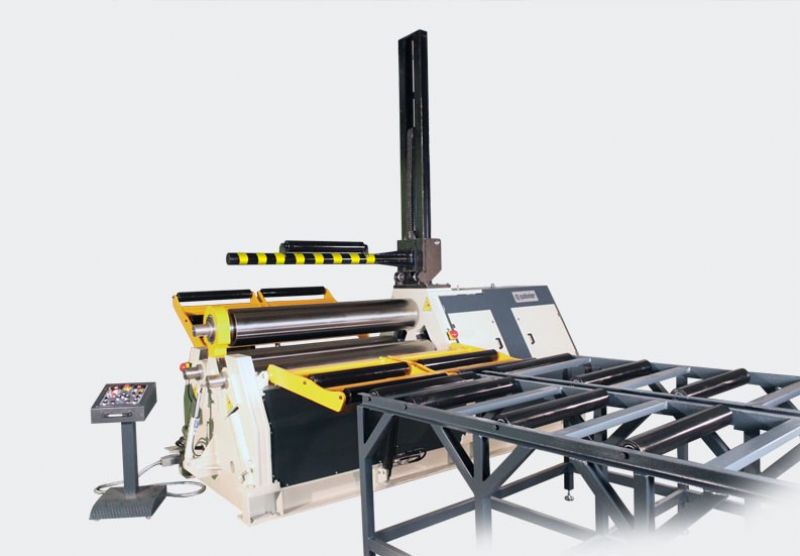

1Büyük çap kıvırmada destek için üst vinç (asansör)
2Büyük çap kıvırmada destek için hidrolik yan dayamalar
3Özel işler için taşlanmış ve parlatılmış toplar
4Profil ve boru kıvırmak için özel vals topları
Millerin paralel hareketi için elektronik dengeleme sistemi ( Ø 320 - 350 - 380 - 420 - 460 )
