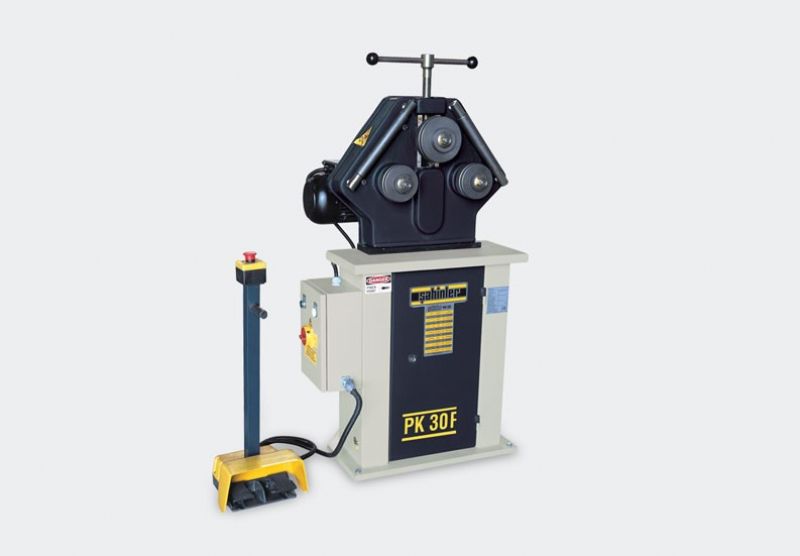

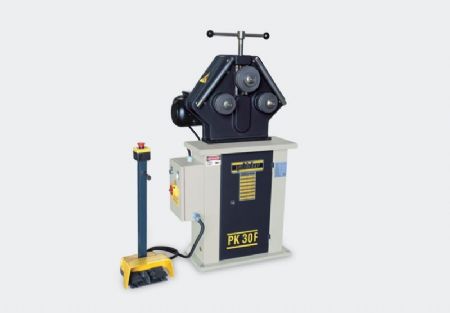

3 Toplu Motorlu Mekanik Boru Profil Bükme Makinası
Teknik Özellikler
MODEL | PK 30 | |
Mil çapları | Ømm | 30 |
Üst Vals topu çapı | Ømm | 148 |
Alt Vals topu çapı | Ømm | 118 |
Çalışma hızı | m/min | 2-4 |
Motor gücü | kW | 0,7-0,85 |
Uzunluk | mm | 600 |
Genişlik | mm | 800 |
Yükseklik | mm | 1450 |
Ağırlık | kg | 220 |

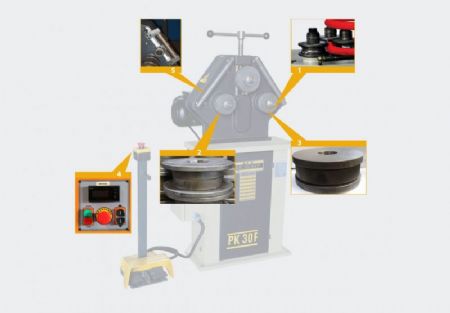

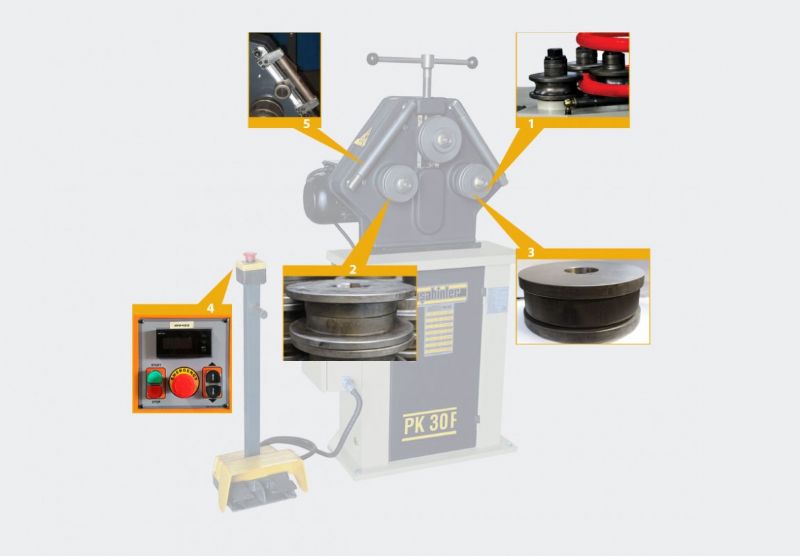

- 1Çelik gövde
- 22 alt vals topu dişli sistemle tahrik edilmiştir
- 3Redüktörden direkt dişli sistemi ile tahrik edilmiştir
- 4Üst mil boşta hareket etmektedir
- 5Vals topları sertleştirilmiştir
- 6Vals milleri özel çelikten, sertleştirilmiş ve taşlanmıştır
- 7Çift hızlı motor
- 8Standart vals topları
- 9Ayarlanabilir yan dayamalar
- 10Yatay ve dikey çalışma imkanı
No | Profile Type | PK30F | PK 35 F | Açıklama / Notes | ||
Size | Min. Ø Dia. | Size | Min. Ø Dia. | |||
1 | ![]() |
50x10 20x6 | 800 300 | 60x10 40x10 | 500 400 | Standard Rolls |
2 | ![]() |
80x15 30x6 | 200 400 | 100x15 60x10 | 450 350 | Standard Rolls |
3 | ![]() |
30x30 10x10 | 900 200 | 35x35 20x20 | 900 300 | Standard Rolls |
4 | ![]() |
0 30 0 10 | 900 200 | 0 35 0 30 | 600 400 | Optional Rolls |
5 | ![]() |
0 60"xl ,5 0 25x1,5 | 1000 600 | 0 Z0x2 0 30x2 | 1000 500 | Optional Rolls |
6 | ![]() |
1 l/2"x2,9 1/4"xl ,8 | 600 300 | 2"x2,9 1 "x2,3 | 1000 350 | Optional Rolls |
7 | ![]() |
50x30x3 40x20x2 | 1200 800 | Z0x30x2 50x40x3 | 1200 900 | Optional Rolls |
8 | ![]() |
40x3 30x2 | 1200 800 | 50x3 40x3 | 1Z00 600 | Optional Rolls |
9 | ![]() |
40x40x5 30x30x4 | 600 300 | 50x50x5 40x40x5 | 800 600 | Optional Rolls |
10 | ![]() |
35x35x5 30x30x4 | 600 400 | 50x50x6 30x30x3 | 1000 500 | Optional Rolls |
11 | ![]() |
50x6 20x3 | 600 400 | 60xZ 50x6 | zoo 500 | Optional Rolls |
12 | ![]() |
50x6 20x3 | 600 400 | 60xZ 50x6 | zoo 500 | Optional Rolls |
13 | ![]() |
50x6 20x3 | 600 400 | 60xZ 50x6 | zoo 500 | Standard Rolls |
14 | ![]() |
UPN 80 UPN 60 | 1000 200 | Standard Rolls | ||
15 | ![]() |
UPN 80 UPN 30 | 1200 800 | Optional Rolls |
