Hidrolik Abkant Pres NC Kontrollü

Teknik Özellikler

BAYKAL HİDROLİK ABKANT PRES
NC KONTROLLÜ ARKA DAYAMA SİSTEMİ
MODEL : APH 31300  / UZUNLUK : 3100 MM / BÜKME KALINLIĞI : 16 MM / BASINÇ : 300 TON
MENŞEİ : TÜRKİYE



Teknik Bilgiler :

A Bükme Uzunluğu : 3100 mm
B Ayaklar Arası : 2550 mm
C Ayak Genişliği : 1815 mm
G Alt Çene Yüksekliği : 900 mm
H Makinenin Yüksekliği : 3090 mm
K Çene Açıklığı : 595 mm
Lp Sabit Strok : 180 mm
La Ayarlanabilir Strok : 120 mm
M Tabla Genişliği : 380 mm
N Boğaz Derinliği : 500 mm
Yağ depo hacmi : 280 Lt
Hızlar - İniş : 80 mm/s
- Basma : 9 mm/s
- Kalkış : 60 mm/s
Takribi ağırlık : 16.000 kg
Baskı Tonajı : 300 ton
Motor Gücü : 22 kW

Genel Özellikler :
 -Çift silindir ile çalışan üst çene hareketli bükme sistemi
 -Statik ve dinamik rijitliği sağlanmış, monoblok, kaynaklı gövde
 -Kolay ayarlanabilir pertinaks kızak yataklar ile desteklenmiş üst çene hareketi
 -İnce ve kalın saçların hassas büküm işlerine elverişli, PATENT’ li hidromekanik dengeleme sistemi
 -Paralelliğe yardımcı olan mukavemetli dengeleme mili
 -Mekanik stop sistemli ve motor kumandalı strok kontrol mekanizması
 -Hassas paralelliği sağlamak veya konik bükmek için, sağdakinden bağımsız olarak hareket ettirilebilen sol silindir
 -Farklı bükme kalıplarının kullanımını kolaylaştıran yüksek strok ve ön açıklık değerleri
 -Basınç şalteri ile kolay tonaj ayarı ve alt strok noktasında durdurma
 -Aşırı basınç yükselmesine karşı hidrolik emniyet sistemi
 -Çift hızlı çalışma sistemi; serbest düşüş, yavaş büküm, seri dönüş
 -3 fonksiyonlu ayak pedalı; normal basma, istenen pozisyonda durdurma, emniyet için ayak pedaldan çekildiğinde otomatik çene geri dönüş fonksiyonları
 -Makinenin arka-üst bölümüne yerleştirilmiş, kompakt, az bakım gerektiren hidrolik sistem ünitesi
 -Avrupa menşeili hidrolik ve elektrik donanımı
Standart Ekipmanlar :
 -S32 NC kontrol ünitesi
 -Baykal tip mekanik bombeleme sistemli
 -Arka dayama X eksenli, dayama mesafesi 750 mm + 250 mm
 -Standart üst kalıp TS 11.200 veya muadili BS 10.100
 -Standart çok kanallı MULTI-V alt kalıp
 -Geniş tabla

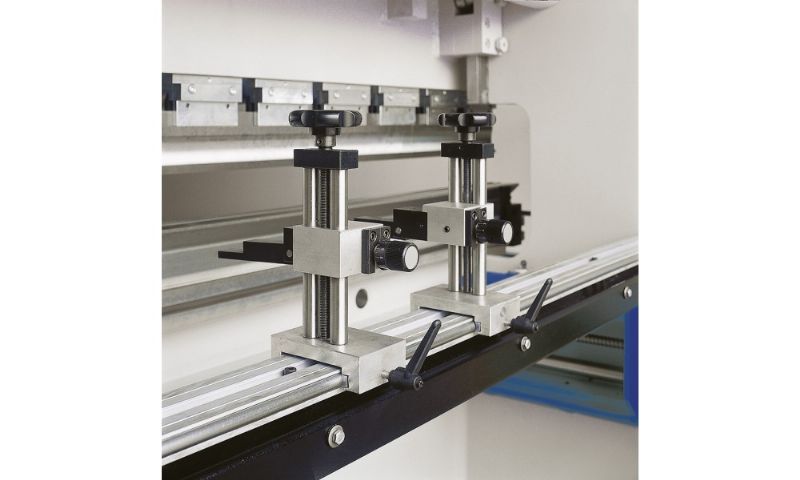

 -2 adet arka dayama ördeği
 -AKAS Lazer güvenlik sistemi

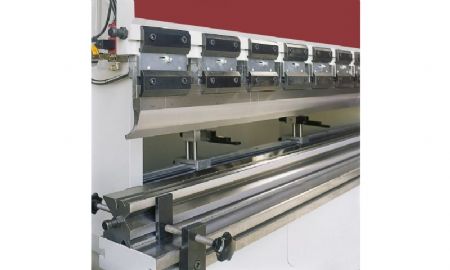

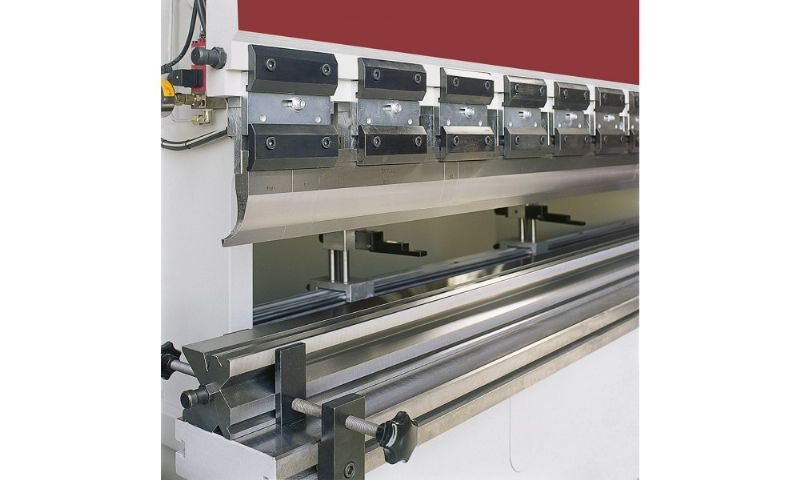

 -Parçalı ve kama ayarlı üst kalıp bağlama sistemi

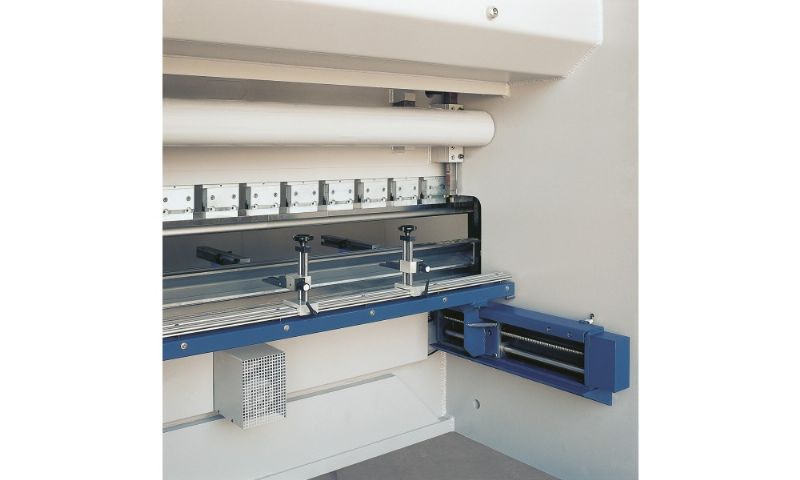

 -Dijital okuyuculu ve bilyalı milli motorlu arka dayama; 1000 mm dayama mesafesi ve 0.1 mm çalışma hassasiyetine sahip olup, dayama yüksekliği mikrometrik olarak
ayarlıdır.
 -Dijital strok pozisyon göstergesi
 -Ayak pedalı
 -Askılı kontrol panosu
 -Ön dayama kolları
 -Alt kalıbın merkezlenmesi ve kolay döndürülebilmesi için sıkma civataları ve zincirler
 -Yağ deposu seviye göstergesi
Opsiyonel Ekipmanlar :
 -Üst kalıp manuel takma/çıkarma sistemi
 -Müşteri uygulamaları için özel alt ve üst kalıplar
 -Manuel bombeleme sistemi
 -Standart harici uzunlukta arka dayama
